Data Centers: guia executivo e técnico de design, projeto e construção

Projetar um data center é administrar consequências. O produto final não é o edifício, e sim a entrega contínua e segura de capacidade computacional, conectividade e armazenamento. Este guia percorre a cadeia completa de decisões — do business case e da análise de risco à engenharia térmica e elétrica, telecomunicações, proteção, construção, commissioning e operação.

O encadeamento é sempre o mesmo: o business case define criticidade; a criticidade define requisitos; os requisitos definem o projeto; o projeto é comprovado por testes; e a operação preserva o desempenho obtido. Pular uma etapa transfere incerteza para a obra, onde mudanças custam mais e comprometem prazo.

Sobre este material: as arquiteturas apresentadas são referenciais e não substituem projeto executivo, laudo, responsabilidade técnica ou consulta às edições vigentes das normas aplicáveis. Redundância não é sinônimo automático de disponibilidade: o resultado depende de independência física, seletividade, automação, procedimentos, testes integrados e competência operacional.

Sumário executivo

Cada parte do guia responde a uma decisão específica. Use a tabela como mapa de leitura: gestores começam pelas quatro primeiras linhas; engenharia avança pelas disciplinas técnicas; operação concentra-se em commissioning, documentação e indicadores; compras usa as matrizes e checklists para estruturar RFP, equalização técnica e aceite.

Parte	Conteúdo	Decisão principal
Fundamentos	Objetivo, tipologias e ciclo de vida	Construir, contratar colocation, edge ou híbrido?
Requisitos e riscos	BIA, criticidade, ameaça e tolerância	Qual interrupção é aceitável e a que custo?
Disponibilidade	Classes, topologias, manutenção e falhas	Qual arquitetura atende ao serviço?
Planejamento	Capacidade, área, densidade e expansão	Quanto, quando e onde construir?
Térmica	Fluxo de ar, DX, água gelada e liquid cooling	Como remover calor com estabilidade e eficiência?
Elétrica	Rede, GMG, UPS, baterias, ATS, PDU e proteção	Como entregar energia segura até a carga de TI?
Telecom	Rotas, MMR, cabeamento e topologias	Como eliminar dependências ocultas?
Proteção e controle	Incêndio, acesso, CFTV, BMS e DCIM	Como detectar, conter e responder?
Construção e entrega	Materiais, etapas, QA/QC e commissioning	Como provar que o projeto funciona?
Operação e futuro	SLA, manutenção, PUE, IA e alta densidade	Como sustentar a confiabilidade no tempo?

O que é um data center

Um data center é o conjunto coordenado de espaços, utilidades, controles e processos que sustenta equipamentos de tecnologia e telecomunicações. Energia, refrigeração e redes são cadeias de serviço; cada elo precisa de capacidade, proteção, monitoramento e caminho de manutenção.

Camada	Exemplos	Falha típica
Negócio	Serviços, clientes, legislação, receita	Criticidade mal definida
TI e telecom	Compute, storage, rede, plataformas	Demanda superior à capacidade
Facilities	Energia, climatização, incêndio, segurança	Ponto único de falha
Operação	Pessoas, processos, peças e fornecedores	Erro humano ou resposta tardia

Princípio: infraestrutura crítica deve ser projetada pelo serviço que precisa sobreviver, e não apenas pelo equipamento que será instalado.

O ciclo de vida completo vai de estratégia e requisitos ao estudo preliminar, projeto conceitual, básico e executivo, contratação, construção, testes, operação, otimização e, por fim, expansão ou desativação.

Tipos e modelos de implantação

Modelo	Vantagem	Atenção
Enterprise	Controle e integração ao negócio	CAPEX, escala e equipe especializada
Colocation	Velocidade, conectividade e infraestrutura compartilhada	Contrato, demarcação de responsabilidades e cross-connects
Hyperscale	Escala, padronização e automação	Grande demanda de energia, água e território
Edge	Baixa latência e proximidade do usuário	Sites distribuídos, manutenção e segurança física
Modular/prefabricado	Prazo e repetibilidade	Interfaces civis, logística e expansão
Híbrido	Flexibilidade entre sites e nuvens	Arquitetura operacional e observabilidade ponta a ponta

A comparação entre construir e contratar deve incorporar custo total, prazo, risco regulatório, energia disponível, conectividade, capacidade de expansão, vida útil, custo de capital, equipe, obsolescência e flexibilidade contratual. Uma sala própria aparentemente barata pode exigir reforma elétrica e térmica desproporcional; colocation pode reduzir prazo, mas exige SLA, auditoria e plano de saída.

• Mapeie cargas que não podem sair do site e as que podem ser distribuídas.
• Modele pelo menos três cenários de crescimento e um cenário de estresse.
• Inclua custo da indisponibilidade, não apenas CAPEX e mensalidade.
• Defina quem responde por cada trecho: concessionária, data center, rack, equipamento e aplicação.

Requisitos em equilíbrio

Um projeto viável equilibra três grupos: negócio define o que precisa continuar; técnica transforma isso em capacidade, topologia e desempenho; finanças impõe o envelope de investimento e operação. O equilíbrio deve ser documentado em uma Basis of Design (BoD), com premissas, exclusões e critérios de aceite.

Grupo	Perguntas essenciais
Negócio	Quais serviços? Quem é afetado? Qual janela? Qual obrigação contratual ou legal?
Técnico	Carga inicial e futura? Densidade? Autonomia? Rotas? Manutenibilidade?
Financeiro	CAPEX, OPEX, contingência, custo de capital, energia, manutenção e renovação?
Operacional	Equipe, cobertura 24x7, sobressalentes, fornecedores, procedimentos e treinamento?

O Documento de Requisitos do Proprietário (OPR) consolida essa decisão e deve conter:

• Objetivos e escopo do empreendimento.
• Perfil de carga e horizonte de crescimento.
• Critérios de disponibilidade, segurança e eficiência.
• Condições ambientais e limites de operação.
• Medição, alarmes, integração e retenção de dados.
• Testes, documentação, treinamento e garantia.

BIA e risco do negócio

A Business Impact Analysis identifica processos críticos, dependências, tempo máximo tolerável de interrupção e impactos progressivos. O RTO orienta o tempo de recuperação; o RPO orienta a perda máxima de dados. Eles não substituem a análise de facilities, mas impedem que a infraestrutura seja dimensionada por percepção.

Impacto	Exemplo de evidência	Tratamento
Financeiro	Receita perdida, multa, retrabalho	Quantificar por hora e por evento
Operacional	Fila acumulada, perda de produtividade	Modelar degradação e recuperação
Legal/regulatório	Prazo, guarda de dados, segurança	Validar com jurídico e compliance
Reputação	Churn, imprensa, confiança	Usar cenários e indicadores
Vida/segurança	Serviços médicos, emergência, controle	Tolerância mínima e resposta formal

Probabilidade e consequência devem ser sustentadas por histórico, condição do ativo, exposição e controles existentes. O risco residual é aquele que permanece depois da mitigação — aceitá-lo é uma decisão do dono do risco, não uma omissão do projeto.

Exemplo: se uma falha de alimentação pode interromper R$ 300 mil por hora e a recuperação provável é de 4 horas, o impacto direto de referência é R$ 1,2 milhão — antes de multas, imagem e recuperação operacional.

Riscos internos e externos

Domínio	Ameaças	Verificação
Localização	Enchente, deslizamento, incêndio externo, queda de aeronave	Mapas, histórico, raio de exposição e vistoria
Utilidades	Rede elétrica fraca, combustível, água, telecom	Cartas de viabilidade e rotas físicas
Edificação	Carga estrutural, água sobre sala crítica, vibração	Levantamento e ensaios
Incêndio	Carga combustível, compartimentação, detecção	Projeto legal e análise de causa/propagação
Pessoas	Acesso indevido, erro, falta de capacitação	Segregação, procedimento e treinamento
Supply chain	Lead time, peça exclusiva, fornecedor único	Lista crítica e estoque estratégico
Cibernético-físico	BMS/DCIM exposto, credenciais fracas	Segmentação, hardening, backup e logging

• Registro de riscos com responsável, prazo e evidência.
• FMEA para modos de falha, efeitos e controles.
• HAZOP ou What-if para desvios de processo.
• Fault Tree para combinações que levam ao evento topo.
• Bow-tie para visualizar prevenção, evento e mitigação.

Disponibilidade sem simplificações

Disponibilidade é a proporção de tempo em que o serviço está apto a cumprir sua função. Para um componente reparável, uma aproximação comum é A = MTBF / (MTBF + MTTR). No data center, porém, dependências comuns, falhas humanas, manutenção, controles e resposta operacional tornam o comportamento sistêmico bem mais complexo do que a fórmula sugere.

Conceito	Significado prático
N	Capacidade necessária para suportar a carga de projeto
N+1	Um módulo adicional além do necessário
2N	Dois sistemas completos e independentes
2(N+1)	Dois sistemas completos, cada um com reserva adicional
Manutenção simultânea	Retirar componente ou caminho planejadamente sem parar a carga
Tolerância a falha	Uma falha não causa interrupção imediata da carga crítica

• Dois equipamentos alimentados pelo mesmo painel não formam caminhos independentes.
• Redundância lógica sem separação física pode falhar por um único evento.
• Carga single-cord exige STS ou arquitetura específica; dual-cord deve ter distribuição A/B coerente.
• Autonomia nominal de bateria varia com carga, temperatura, idade e regime de descarga.

Classes e referenciais

A série ISO/IEC 22237 classifica infraestrutura por disponibilidade, segurança e eficiência ao longo do ciclo de vida. O Uptime Institute usa critérios Tier orientados à topologia e ao desempenho operacional. Níveis e classes de referenciais diferentes não devem ser tratados como equivalentes automáticos: o requisito contratual precisa indicar norma, edição, escopo e forma de comprovação.

Intenção	Arquitetura típica	Pergunta de validação
Capacidade básica	Caminho único e componentes dimensionados	Uma manutenção planejada exige desligamento?
Componentes redundantes	N+1 em partes da cadeia	Ainda existe caminho único?
Manutenibilidade	Múltiplos caminhos e isolamento	Cada componente pode ser mantido com carga ativa?
Tolerância a falha	Segregação e resposta automática	Uma falha isolada interrompe a carga?

Cuidado: não anuncie certificação, classe ou Tier com base apenas em um diagrama. Certificação depende do programa, do escopo, da documentação, da construção e/ou da operação avaliados pela entidade competente.

Arquitetura elétrica dual path

O princípio A/B cria dois caminhos de energia até a carga crítica. Para ser efetivo, precisa considerar origem, geração, transformação, manobra, UPS, distribuição, cabos, PDU e conexão do equipamento. Componentes compartilhados devem ser identificados e justificados — não descobertos durante uma falha.

• Capacidade N durante manutenção e na condição de falha definida.
• Seletividade e coordenação das proteções em todos os modos de operação.
• Intertravamentos e lógica de transferência testáveis.
• Separação física contra incêndio, água e intervenção.
• Pontos de medição do utility até o rack.
• Plano seguro de bypass e retorno à condição normal.

Do inventário de TI à potência de projeto

O dimensionamento começa com inventário de equipamentos, potência medida ou declarada, simultaneidade, perfil de utilização, crescimento e reservas. Potência de placa não é consumo médio — mas o projeto também não pode ignorar picos, transientes, boot simultâneo, recarga de baterias e degradação.

Etapa	Cálculo de referência
Carga TI inicial	Soma por equipamento × fator de utilização e simultaneidade
Crescimento	Cenários anualizados ou por ondas de instalação
Capacidade de rack	Limite elétrico, térmico, físico e de piso — vale o menor
Carga térmica TI	Aproximadamente igual à potência elétrica dissipada em regime
Infraestrutura	TI + refrigeração + perdas + iluminação + auxiliares
Reserva	Margem explícita, sem duplicar fatores conservadores

Exemplo: 100 racks × 8 kW = 800 kW de carga TI. Com PUE de projeto 1,45, a potência total média de referência seria 1,16 MW. O sistema elétrico ainda deve considerar modos de falha, manutenção, partidas e capacidade nominal.

Densidade e estratégia de racks

Densidade pode ser expressa em kW/rack, kW/m² de sala ou por unidade computacional. A média esconde hotspots: uma sala de 8 kW/rack pode conter ilhas de 30 kW. O projeto deve separar zonas, definir limites por rack e reservar caminhos de evolução para refrigeração líquida.

Faixa indicativa	Aplicação típica	Estratégia térmica
Até 5 kW/rack	TI convencional ou baixa ocupação	Corredores organizados e controle de bypass
5 a 15 kW/rack	Virtualização e storage	Contenção e unidades com modulação
15 a 30 kW/rack	Compute denso e aceleradores moderados	In-row/rear-door ou ar altamente controlado
Acima de 30 kW/rack	HPC e IA de alta densidade	Avaliar direct-to-chip, CDU e água tecnológica

As faixas são orientativas. A decisão depende da vazão exigida, do ΔT do equipamento, da pressão disponível, do layout, da tolerância térmica e da especificação do fabricante.

• Largura e profundidade compatíveis com equipamentos e cabos.
• Corredores de circulação, manutenção e retirada de componentes.
• Gestão de cabos sem obstruir exaustão.
• Blanking panels e vedação de passagens.
• Aterramento, equipotencialização e identificação.

Seleção do local

Critério	Questões de due diligence
Energia	Capacidade firme? Tensão? Redundância externa? Prazo de conexão? Qualidade?
Telecom	Quantos operadores? Rotas realmente diversas? Entradas opostas?
Ambiental	Clima, água, ruído, emissões, licenças, inundação e vizinhança
Civil	Solo, carga, vibração, altura, acessos e logística de equipamentos
Operação	Mão de obra, combustível, peças, segurança e tempo de atendimento
Expansão	Área, utilidades, fases, interferências e continuidade durante obras

Em prédio existente (brownfield), faça levantamento as-built, escaneamento quando aplicável, testes de carga, inspeção de painéis e cabos, análise estrutural e verificação de água acima ou ao lado de áreas críticas. A restrição invisível costuma definir o projeto: shaft, rota de exaustão, pé-direito, carga de piso, proteção contra incêndio ou acesso de rigging.

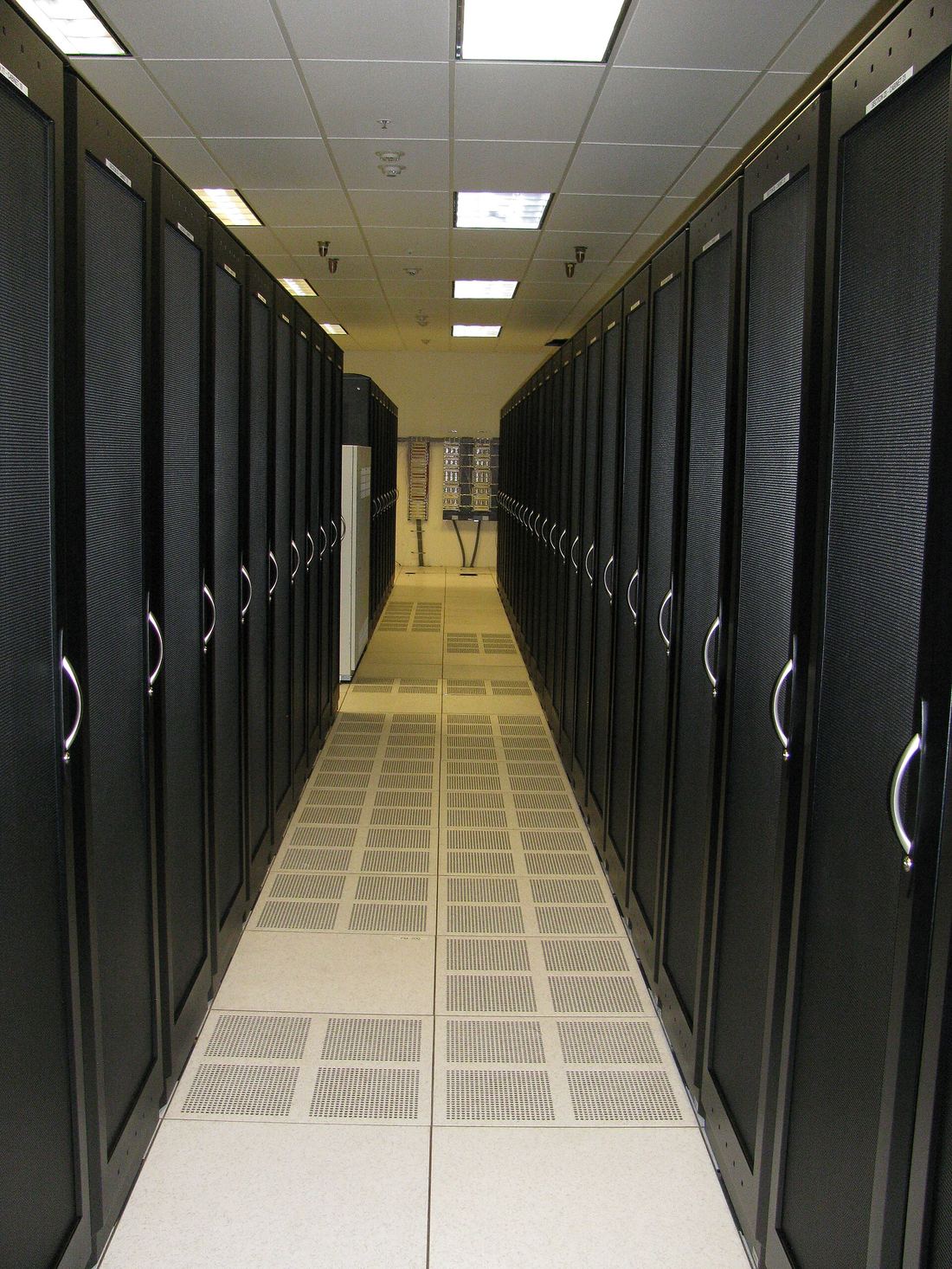

Fundamentos térmicos

Quase toda energia elétrica consumida pela TI se converte em calor. A tarefa do sistema térmico é capturar esse calor na origem, transportá-lo e rejeitá-lo ao ambiente, mantendo a entrada do equipamento dentro da faixa definida. Temperatura média da sala não revela recirculação, bypass ou hotspot.

Fenômeno	Efeito	Controle
Recirculação	Ar quente retorna à entrada do rack	Contenção, vedação e pressão adequada
Bypass	Ar frio não atravessa a TI	Ajuste de vazão, placas cegas e layout
Mistura	Reduz ΔT e eficiência	Segregação física dos fluxos
Baixa vazão	Temperatura de entrada sobe	Capacidade, ventiladores e caminhos livres
Vazão excessiva	Energia desperdiçada e pressão indevida	Modulação por demanda

Parâmetros ambientais

As classes ambientais devem ser definidas conforme os equipamentos instalados. Como referência amplamente usada, a ASHRAE TC 9.9 indica faixa recomendada de 18 °C a 27 °C para classes A1 a A4; limites permissíveis variam por classe e não devem ser confundidos com alvo permanente de operação. Umidade deve ser gerida por ponto de orvalho, risco de condensação, eletrostática e corrosão.

Parâmetro	Por que medir	Boa prática
Temperatura de entrada	É o ar efetivamente recebido pela TI	Sensores por rack e altura, não só na parede
Umidade e ponto de orvalho	Condensação, ESD e corrosão	Tendência e alarmes coerentes
Pressão diferencial	Comprova direção do fluxo	Medir entre zonas relevantes
Particulado e corrosão	Confiabilidade eletrônica	Filtragem, vedação e cupons quando necessário
Vazamento de água	Detecção precoce	Sensores por zona e teste periódico

Equipamentos de fita, baterias e componentes de potência podem ter limites distintos. A especificação do fabricante e a condição de garantia prevalecem.

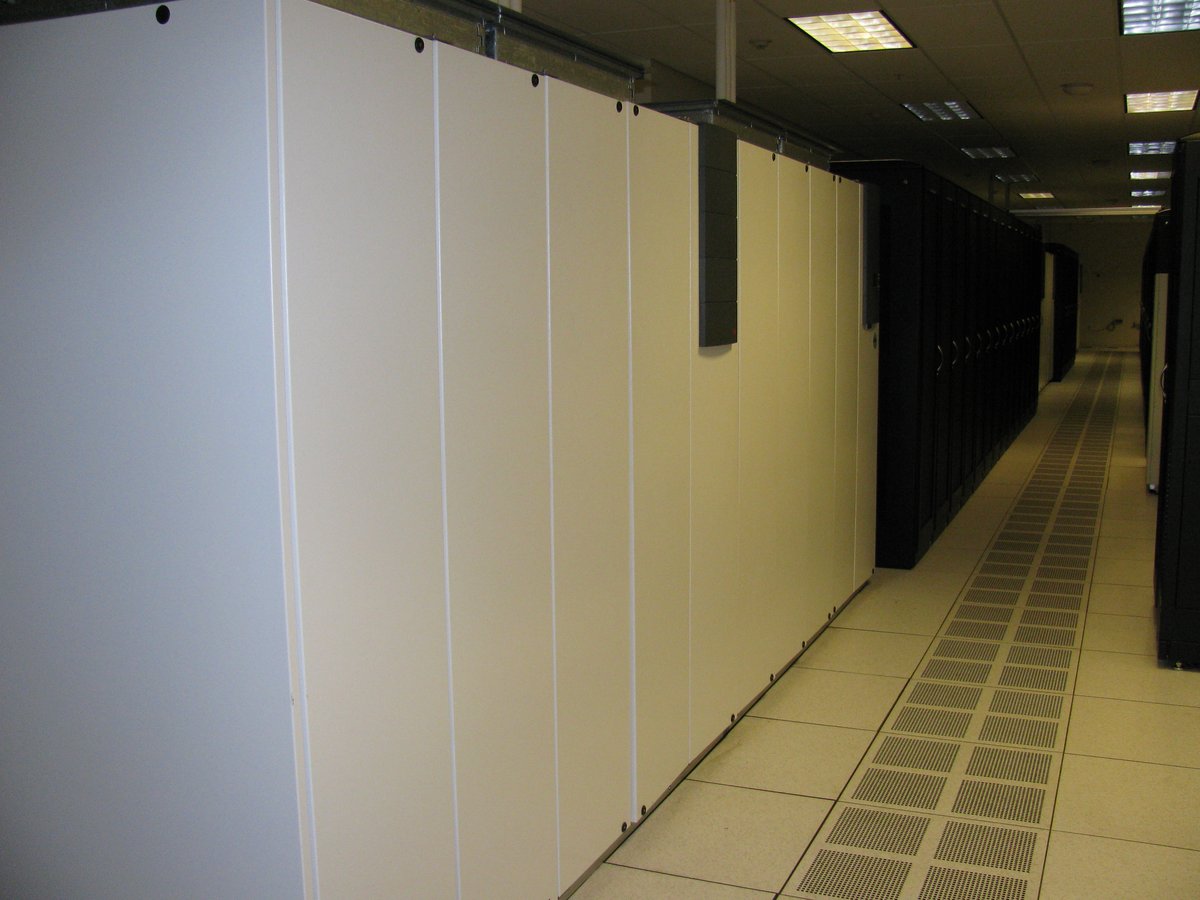

Tecnologias de climatização

Solução	Quando faz sentido	Pontos de atenção
Expansão direta (DX)	Sites pequenos, modulares ou distribuídos	Refrigerante, distância, redundância e eficiência parcial
Água gelada	Média e grande escala, centralização	Bombas, chiller, torre/dry cooler, água e controles
In-row	Hotspots e proximidade da carga	Distribuição hidráulica ou de refrigerante na sala
Rear-door	Retrofit e densidade elevada	Peso, mangueiras, condensação e manutenção
Direct-to-chip	CPU e GPU de alta densidade	CDU, qualidade da água, pressão, detecção e interfaces

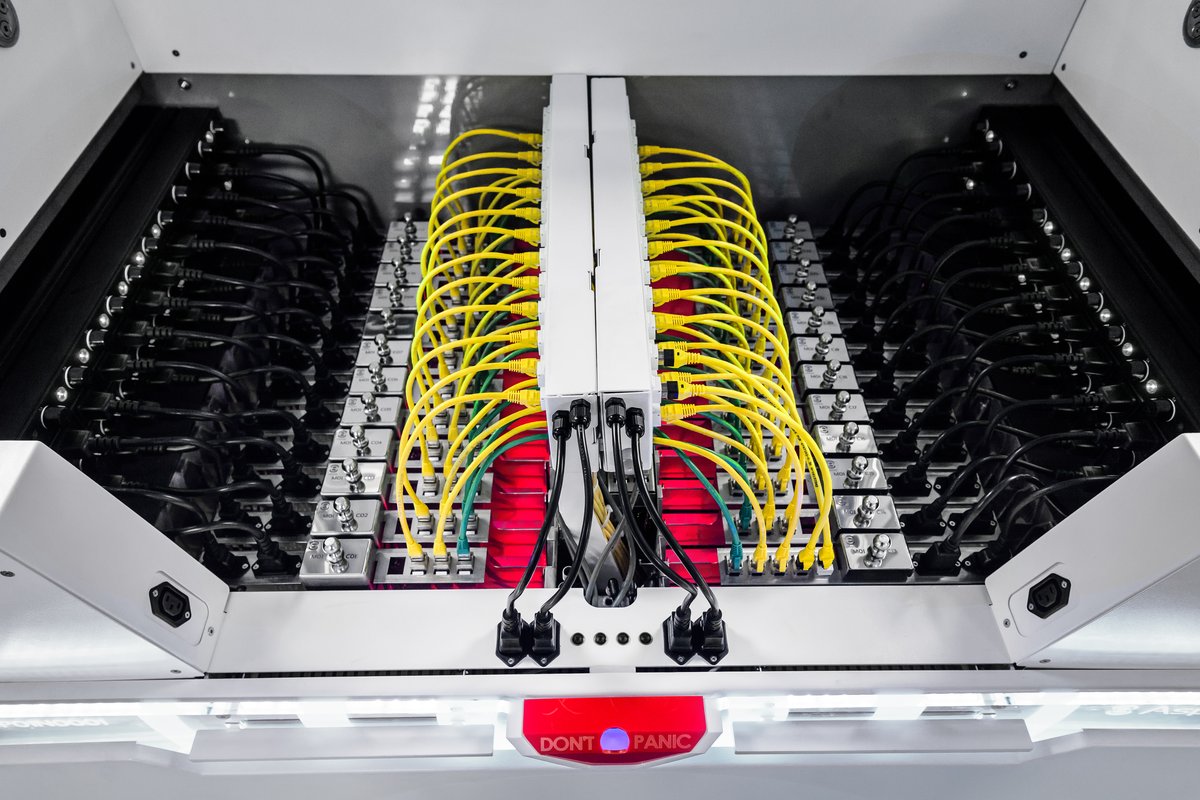

Imersão	Cargas específicas e altíssima densidade	Fluido, manutenção, compatibilidade e operação

Compare custo total, clima local, disponibilidade hídrica, densidade, modularidade, eficiência em carga parcial, manutenção simultânea, área, ruído, refrigerantes, risco de vazamento e capacidade da equipe. O melhor COP de um equipamento isolado não garante o melhor desempenho do sistema.

Dimensionamento e controles térmicos

A capacidade deve ser verificada para condições externas de projeto, carga sensível, perdas, redundância e modos degradados. Somar capacidades nominais sem confirmar curvas, temperatura de água e ar, altitude e vazões gera falsa segurança.

Verificação	Pergunta de aceite
Balanço térmico	Todas as fontes de calor e cenários foram incluídos?
Psicrometria	Há controle contra condensação e umidificação excessiva?
Hidráulica	Perda de carga, autoridade de válvula e balanceamento estão comprovados?
Controles	Sequência de operação e setpoints foram revisados?
Falha e manutenção	A temperatura permanece aceitável no evento definido?
Teste dinâmico	Degraus de carga e transferência foram simulados?

Métrica: capacidade instalada não basta. Acompanhe capacidade disponível, utilizada e comprometida por zona, sempre considerando o componente limitante.

Cadeia elétrica crítica

A cadeia típica inclui concessionária, média tensão, transformação, painéis, geração, transferência, UPS, distribuição e rack. Cada etapa deve ser analisada em condição normal, manutenção, falha, emergência e retorno à normalidade.

Componente	Função	Risco crítico
Entrada e MT	Receber, seccionar e proteger	Arco elétrico, coordenação e indisponibilidade externa
Transformador	Adequar tensão e isolar	Capacidade, temperatura, harmônicos e incêndio
GMG	Suprir interrupção prolongada	Partida, combustível, emissões e rejeição de calor
ATS/STS	Transferir fontes e caminhos	Lógica, sincronismo e falha de comutação
UPS	Condicionar e sustentar transição	Bypass, bateria, sobrecarga e falha comum
PDU/RPP/busway	Distribuir e medir	Seletividade, expansão e erro de conexão

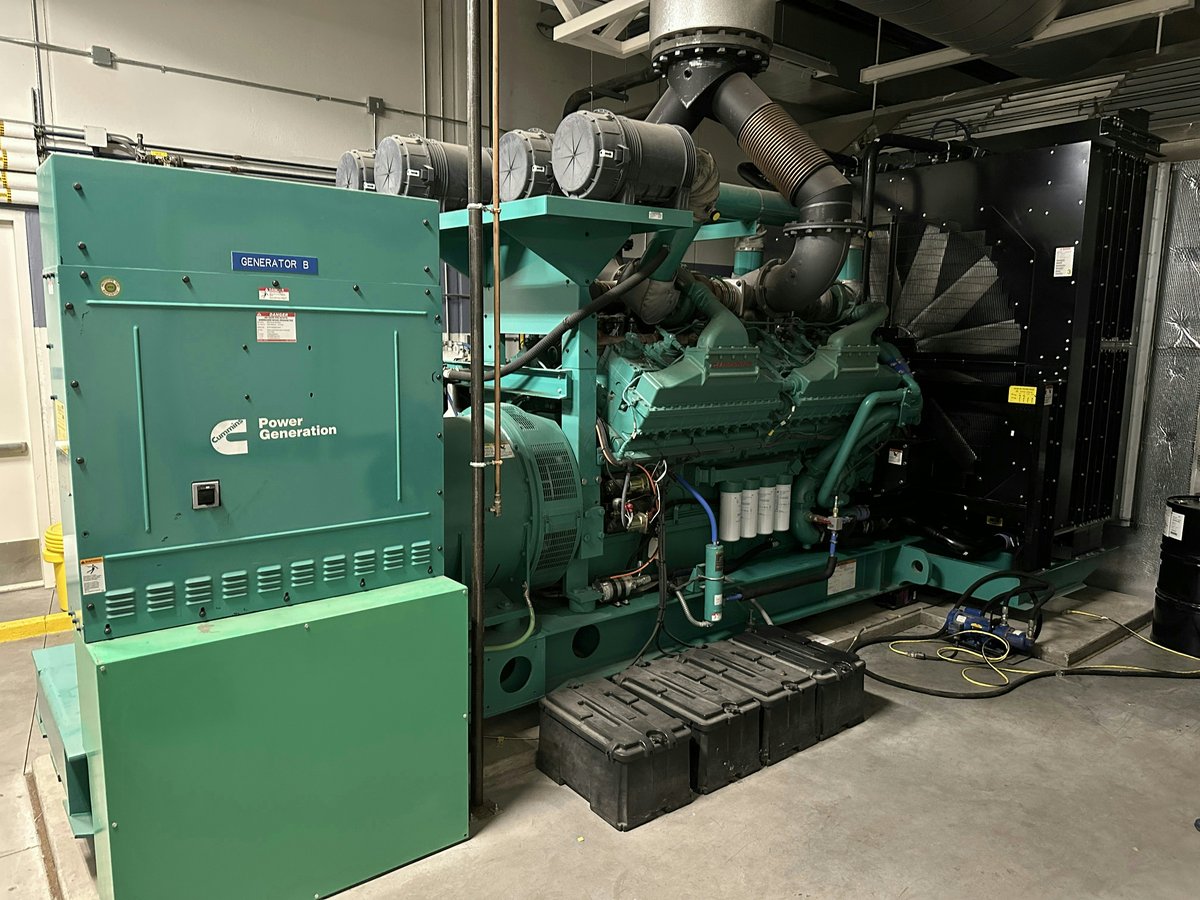

Grupos geradores e combustível

O gerador precisa atender carga em regime e degraus transitórios, incluindo motores, UPS, recarga, climatização e auxiliares. A análise deve considerar sequência de partida, queda de tensão e frequência, capacidade de curto-circuito, altitude, temperatura, combustível e emissões.

Tema	Critério
Autonomia	Definida pelo risco, contrato de reabastecimento e cenário de crise
Tanques	Capacidade útil, contenção, detecção, transferência e qualidade do combustível
Partida	Baterias e carregadores redundantes, pré-aquecimento e testes
Paralelismo	Controle, sincronismo, divisão de carga e proteção
Manutenção	Acesso, peças, load bank e indisponibilidade planejada
Exaustão e ruído	Contrapressão, temperatura, dispersão, acústica e licenças

Teste significativo: partida semanal sem carga não prova a cadeia. O programa deve incluir testes sob carga, falha de fonte, transferência, estabilidade, autonomia operacional e retorno, com instrumentos calibrados e critérios claros.

UPS, baterias e armazenamento de energia

Tecnologia	Vantagem	Atenção
Dupla conversão	Isolamento da carga e ampla aplicação	Perdas, bypass e eficiência parcial
Modular	Escalabilidade e manutenção por módulo	Falhas comuns de controle e barramento
VRLA	Maturidade e custo inicial	Temperatura, vida, peso e monitoramento
Íon-lítio	Vida útil, ciclos e menor área/peso	BMS, propagação térmica e estratégia de incêndio
Flywheel	Alta potência e muitos ciclos	Autonomia curta e integração com geração

Para dimensionar autonomia, considere curva real de descarga, potência constante, tensão mínima, temperatura, envelhecimento, tolerância de fabricação e margem de crescimento. A autonomia necessária não deve ser escolhida por hábito: ela cobre o intervalo entre a perda de fonte e a estabilização da geração, ou uma estratégia de shutdown controlado.

Segurança: salas e sistemas de bateria exigem avaliação específica de ventilação, detecção, contenção, acesso, EPI e resposta a emergências conforme a tecnologia e a regulamentação aplicável.

Proteção, seletividade e qualidade de energia

O estudo elétrico deve incluir fluxo de carga, curto-circuito, coordenação e seletividade, queda de tensão, aterramento, proteção contra surtos, harmônicos e, quando aplicável, energia incidente de arco elétrico. Os estudos precisam refletir todos os modos de operação, inclusive em gerador.

Problema	Sintoma	Tratamento de projeto
Harmônicos	Aquecimento e distorção	Medição, filtros, transformadores e condutores adequados
Baixo fator de potência	Capacidade ocupada e penalidades	Correção coordenada e análise de ressonância
Transientes	Reset ou dano	DPS em cascata e equipotencialização
Falta de seletividade	Desliga área maior que a falha	Curvas, ajustes e ensaio de proteção
Desequilíbrio	Aquecimento e perda de capacidade	Distribuição de fases e monitoramento

Planeje medidores em utility, geração, UPS, refrigeração, distribuição e rack. Sem granularidade, não se calcula PUE com confiança nem se localiza perda, desbalanceamento ou capacidade ociosa.

Conectividade de ponta a ponta

Ter dois contratos de operadora não garante diversidade. As fibras podem compartilhar poste, duto, caixa, entrada de prédio ou sala. A análise deve mapear rotas físicas, pontos de presença, meet-me rooms, cross-connects, equipamentos ativos e alimentação.

• Entradas físicas separadas e documentadas.
• Meet-me rooms segregadas quando a criticidade exigir.
• Rotas internas A/B até as salas e racks.
• Bandejas e dutos dimensionados, aterrados e protegidos.
• Identificação permanente e documentação as-built.
• Testes ópticos e metálicos com relatórios de aceite.

Cabeamento e arquitetura de rede

Camada	Opções	Critérios
Campus e operadora	Fibra monomodo	Distância, rota, emenda, disponibilidade e SLA
Backbone interno	OS2, OM4 ou OM5 conforme aplicação	Velocidade, distância e evolução
Horizontal	Cobre ou fibra	Comprimento, densidade, PoE, EMI e gestão
Core/spine	Alta capacidade e redundância	Falha de domínio, convergência e automação
Leaf/ToR/EoR	Conexão de servidores	Cabeamento, portas, oversubscription e manutenção
OOB	Rede fora de banda	Independência, segurança e acesso durante falhas

Dimensione fibras, portas, bandejas e patch panels com crescimento explícito. A taxa de dados depende do padrão, do transceptor, da distância, da perda óptica e dos conectores. O projeto também deve separar redes de produção, gestão, storage, segurança e automação predial.

Proteção contra incêndio

A estratégia combina prevenção, detecção precoce, compartimentação, controle de materiais, supressão e resposta. Nenhuma tecnologia isolada elimina o risco. O projeto deve ser aprovado pelas autoridades competentes e coordenado com arquitetura, elétrica, climatização e operação.

Camada	Exemplos	Objetivo
Prevenção	Housekeeping, termografia, manutenção, materiais	Reduzir probabilidade
Detecção	Pontual, aspiração, térmica e alarmes	Identificar cedo e localizar
Passiva	Compartimentação, selagem e portas	Limitar propagação
Supressão	Sprinkler/pre-action, água nebulizada, agente limpo	Controlar ou extinguir
Resposta	EPO definido, brigada, bombeiros, continuidade	Proteger pessoas e serviço

Estanqueidade: quando a eficácia do agente depender da retenção no recinto, o projeto deve prever integridade, selagem, alívio de pressão e ensaio de estanqueidade conforme os critérios aplicáveis.

Segurança física e proteção patrimonial

Zona	Controle típico
Perímetro	Barreiras, iluminação, detecção e vigilância
Recepção	Identificação, autorização, registro e escolta
Áreas técnicas	Perfis de acesso, dupla autenticação e intertravamento
Sala de TI	Privilégio mínimo, logs e segregação de clientes
Racks e gaiolas	Fechadura, lacre, sensor e inventário
Mídias e carga	Cadeia de custódia, inspeção e descarte seguro

Para CFTV e controle de acesso, defina cobertura, resolução, retenção, sincronismo de horário, redundância, privacidade e investigação. Eventos de acesso devem correlacionar pessoa, credencial, porta, câmera e ordem de serviço. Anti-passback e mantrap precisam de procedimentos de contingência e segurança de vida.

Controladores, câmeras, BMS e DCIM são ativos digitais: exigem redes segmentadas, contas individuais, MFA quando suportado, hardening, gestão de patches, backups testados e logs enviados para repositório protegido.

BMS, EPMS e DCIM

Sistema	Foco	Exemplos
BMS	Automação predial e ambiental	Climatização, vazamento, pressão, portas
EPMS	Energia e qualidade elétrica	Medidores, disjuntores, UPS, GMG, tendências
DCIM	Capacidade e ativos de data center	Rack, porta, potência, espaço, workflow
ITSM/NOC	Incidentes, mudanças e serviço	Tickets, escalonamento, SLA e conhecimento

• Cada alarme precisa de prioridade, atraso, histerese e procedimento.
• Alarmes consequentes devem ser agrupados para evitar tempestade de alarmes.
• Sincronismo de horário é obrigatório para análise causal.
• O operador precisa saber o que fazer, não apenas o que ocorreu.
• Testes periódicos devem comprovar sensor, comunicação, lógica e notificação.

Dado útil: tendência histórica transforma monitoramento em gestão — antecipa perda de eficiência, degradação de bateria, saturação térmica e desbalanceamento de carga.

Modelos de construção

Modelo	Característica	Risco a gerenciar
Design-bid-build	Projeto antes da contratação da obra	Interfaces e mudanças tardias
Design-build	Responsabilidade integrada	Governança de requisitos e independência da verificação
EPC/turnkey	Entrega concentrada em um contratado	Escopo, performance e transparência de custos
Construction management	Pacotes coordenados pelo gerenciador	Integração e responsabilidade entre contratos
Modular/prefabricado	Fabricação fora do site	FAT, transporte, interfaces e montagem

O projeto precisa prever sequência de obra, içamento, entrada de equipamentos, armazenamento, áreas temporárias, energização, limpeza, proteção de ativos e futuras substituições. Em ambiente ativo, método de procedimento, janela, rollback e isolamento tornam-se parte do projeto.

Materiais, execução e QA/QC

Materiais devem atender desempenho mecânico, elétrico, térmico, de fogo, corrosão e manutenção. Substituições "equivalentes" só podem ser aceitas após comparação formal de especificação, interfaces, certificações, perda de carga, eficiência, curvas e garantia.

Disciplina	Pontos de inspeção
Civil e arquitetura	Cotas, carga, impermeabilização, selagem, acabamento e limpeza
Elétrica	Torque, identificação, megagem, aterramento, proteção e parametrização
Mecânica	Limpeza, flushing, estanqueidade, isolamento, balanceamento e drenagem
Telecom	Raio de curvatura, segregação, certificação, etiquetagem e as-built
Automação	Pontos, escalas, alarmes, fail-safe, integração e histórico
Incêndio	Zonas, detectores, interfaces, descarga/fluxo e documentação legal

Use Inspection and Test Plans com hold points, witness points, critérios, evidências e responsáveis. Não deixe pendências sem classificação: a punch list deve registrar criticidade, dono, prazo, bloqueio de aceite e comprovação de fechamento.

Commissioning em níveis

Commissioning é um processo de garantia de desempenho iniciado nos requisitos, não um teste feito no último dia. Ele verifica documentação, instalação, partida, controles, capacidade e interação entre sistemas.

Nível	Exemplo de atividade
L0 — requisitos e projeto	Revisão de OPR, BoD, sequências e testabilidade
L1 — fábrica	FAT, certificados, inspeção e configuração
L2 — instalação	Inspeção física, torque, cabos, tubulação e identificação
L3 — partida	Startup individual e testes funcionais
L4 — sistema	Capacidade, alarmes, redundância e modos de operação
L5 — integrado	Falhas encadeadas, utility loss, black building e recovery

Um teste integrado (IST) deve usar roteiro aprovado, pré-condições, instrumentos calibrados, análise de riscos, abort criteria, papéis definidos, comunicação e coleta sincronizada de dados. O objetivo é demonstrar comportamento e recuperação, não provocar uma falha sem controle.

Documentação e handover

Entregável	Conteúdo mínimo
As-built	Plantas, diagramas, rotas, listas e revisões finais
O&M	Manuais, rotinas, limites, peças e contatos
Estudos	Curto-circuito, seletividade, térmico, hidráulico e risco
Configurações	Setpoints, firmware, backups e matriz de comunicação
Testes	FAT, SAT, testes funcionais, IST e pendências
Treinamento	Conteúdo, presença, avaliação e simulações
Ativos	Tag, modelo, serial, garantia, criticidade e sobressalentes

Regra de ouro: não aceite um sistema que apenas "liga". Aceite um sistema cuja capacidade, proteção, controle, alarmes, falhas e recuperação estejam documentados e demonstrados.

Modelos BIM, base de ativos e dados do DCIM só agregam valor se houver governança de atualização. Defina fonte oficial, responsável, frequência, integração e auditoria.

Operação crítica

A confiabilidade do projeto se deteriora quando mudanças, manutenção e conhecimento não são controlados. Operação madura combina governança, procedimentos, treinamento, comunicação e melhoria contínua.

Processo	Controle essencial
Mudança	Avaliação de risco, aprovação, MOP, rollback e pós-validação
Manutenção	Plano por criticidade, janela, sobressalentes e evidência
Incidente	Comando, comunicação, escalonamento, registro e RCA
Capacidade	Atual, comprometida, reservada e previsão por domínio
Fornecedor	SLA, acesso, competência, peças e desempenho
Treinamento	Qualificação, simulação e recertificação interna

O SOP descreve a operação normal; o MOP, uma intervenção planejada; o EOP, a resposta a evento anormal. Todos devem ter pré-requisitos, papéis, passos numerados, pontos de parada, validação e versão controlada.

Indicadores e eficiência

O PUE é a razão entre a energia total do data center e a energia da TI. É útil quando fronteiras, período, medição e condições são consistentes. Não mede disponibilidade, carbono, água, produtividade da TI nem eficiência isolada de um servidor.

Indicador	Uso	Cuidado
PUE	Eficiência energética da infraestrutura	Comparar com fronteiras e períodos equivalentes
WUE	Uso de água associado à operação	Definir metodologia e contexto hídrico
CUE	Emissões associadas à energia	Depende do fator de emissão
Disponibilidade	Tempo apto ao serviço	Definir exclusões e escopo
MTTR	Velocidade de recuperação	Não ocultar recorrência
Capacidade stranded	Recurso ocioso por outro limite	Analisar energia, térmica, espaço e rede

• Estabeleça baseline e qualidade da medição.
• Ataque bypass, recirculação e cargas auxiliares antes de elevar setpoints.
• Use sequenciamento e velocidade variável.
• Teste mudanças em ondas, com limites e rollback.
• Converta economia em custo evitado e capacidade liberada.

IA, HPC e refrigeração líquida

Cargas de IA concentram potência, rede e calor em poucos racks. O desafio deixa de ser apenas capacidade total e passa a incluir transientes, qualidade de energia, distribuição física, vazão, temperatura de retorno, redundância de CDU e manutenção de circuitos líquidos próximos à eletrônica.

Tema	Perguntas de projeto
Potência	Qual pico, rampa e diversidade por cluster?
Rede	Qual topologia, latência, cabeamento e espaço para óptica?
Líquido	Qual classe de água, temperatura, pressão, qualidade e responsabilidade?
CDU	Redundância, troca térmica, bombas, controle e bypass?
Risco	Detecção, contenção, dripless connectors e resposta?
Operação	Como drenar, purgar, manter e expandir sem parar?

Mesmo que a primeira fase seja air cooled, reserve rotas, área técnica, carga estrutural, pontos hidráulicos, capacidade elétrica e instrumentação para pods de alta densidade. Retrofits improvisados tendem a criar dependências e indisponibilidade.

Roadmap de implantação

Fase	Saídas verificáveis
0. Estratégia	BIA, opções build/buy, shortlist de sites e business case
1. Estudo preliminar	Carga, área, riscos, conceito, prazo e orçamento
2. Projeto conceitual	Arquiteturas, diagramas, critérios e estimativa
3. Básico e executivo	Cálculos, detalhes, especificações, BoQ e planos de teste
4. Contratação	RFP, equalização, responsabilidades e marcos
5. Construção	QA/QC, segurança, mudanças e evidências
6. Commissioning	Testes por nível, IST, treinamento e punch list
7. Operação	Handover, baseline, SLA, manutenção e melhoria

Cada fase deve terminar com critérios de aprovação. O gate não existe para burocratizar, mas para evitar que incertezas críticas avancem e se tornem mudanças caras. Requisitos não atendidos devem ser corrigidos, formalmente aceitos como risco ou retirados do escopo com impacto registrado.

Checklist para RFP e contratação

Bloco	Itens
Escopo	Limites, interfaces, inclusões, exclusões e responsabilidades
Desempenho	Capacidade, autonomia, eficiência, disponibilidade e ambiente
Projeto	Normas, entregáveis, revisão, BIM/CAD e controle de mudanças
Fornecimento	Marcas aceitas, equivalência, FAT, logística, garantia e peças
Construção	Plano, segurança, QA/QC, ITP, cronograma e ambiente ativo
Testes	SAT, testes funcionais, load bank, IST e critérios de aceite
Operação	Treinamento, O&M, as-built, assistência e SLA

• Compare exceções técnicas, não apenas preço total.
• Normalize eficiência, capacidade útil, redundância e autonomia.
• Avalie lead time, obsolescência e suporte local.
• Exija matriz de conformidade item a item.
• Vincule pagamento a marcos e evidências de desempenho.

Checklist de prontidão operacional

Pergunta	Evidência esperada
A equipe conhece a sequência de operação?	Treinamento e simulação registrados
Os procedimentos refletem o as-built?	SOP, MOP e EOP revisados e controlados
Alarmes têm resposta definida?	Matriz de alarmes e playbooks
Peças críticas estão disponíveis?	Inventário, conservação e reposição
Backups de configuração foram testados?	Restauração comprovada
Contratos cobrem o cenário 24x7?	SLA, contatos e escalonamento
Há baseline antes da ocupação?	Energia, térmica, rede e ambiente registrados

Resultado: o data center está pronto quando pessoas, processos, documentação, ferramentas e fornecedores conseguem operar e recuperar a infraestrutura — não apenas quando a obra termina.

Fórmulas e conversões rápidas

Tema	Relação de referência
Potência trifásica	P ≈ √3 × V × I × FP × eficiência
Energia	kWh = kW × horas
Carga térmica	1 kW ≈ 3.412 BTU/h
Tonelada de refrigeração	1 TR ≈ 3,517 kW térmicos
PUE	energia total do data center ÷ energia da TI
Disponibilidade simples	MTBF ÷ (MTBF + MTTR)
Crescimento composto	capacidade futura = atual × (1 + taxa)^anos

As relações acima são simplificações para estimativa. Projeto executivo exige curvas, fatores de correção, condições ambientais, perdas, harmônicos, simultaneidade e critérios normativos.

Exemplo de sizing conceitual: carga TI de 600 kW, crescimento para 900 kW em cinco anos e expansão modular de 150 kW. A estratégia pode implantar 4 módulos ativos + 1 redundante na fase inicial, reservando espaço e infraestrutura primária para módulos futuros. A análise precisa verificar se o sistema mantém N durante manutenção e falha, e se as cargas auxiliares acompanham cada etapa.

Referências técnicas recomendadas

Consulte sempre a edição vigente, o escopo contratado e os requisitos legais locais. As referências abaixo orientam o estudo, mas não substituem aquisição, leitura integral e aplicação por profissionais habilitados.

Referência	Aplicação
ISO/IEC 22237	Data centre facilities and infrastructures — conceitos, edifício, energia, ambiente, telecom, segurança e operação
ISO/IEC 30134	Indicadores-chave de desempenho para data centers, incluindo PUE
ASHRAE TC 9.9	Thermal Guidelines for Data Processing Environments
Uptime Institute Tier Standard	Critérios de topologia e programas de certificação
ANSI/TIA-942	Infraestrutura de telecomunicações para data centers
NFPA 70 / 75 / 76 / 855	Elétrica, proteção de TI e telecom e sistemas de armazenamento de energia, conforme aplicável
ABNT NBR 5410 / 14039 / 5419	Instalações elétricas BT e MT e proteção contra descargas atmosféricas
ABNT NBR 14565	Cabeamento estruturado para edifícios comerciais e data centers
ABNT NBR 17240 e normas de incêndio aplicáveis	Detecção e alarme, além das exigências locais do Corpo de Bombeiros

A legislação brasileira, as normas ABNT, as instruções do Corpo de Bombeiros e as exigências ambientais devem ser confirmadas para o local e a data do projeto.

Conclusão

Projetar um data center é administrar consequências. A melhor solução não é a que acumula mais equipamentos redundantes, mas a que conecta criticidade, risco, arquitetura, execução, testes e operação de forma coerente e demonstrável.

• Realizar workshop de requisitos e BIA.
• Consolidar inventário, capacidade e horizonte de expansão.
• Executar due diligence do site e das utilidades.
• Produzir projeto conceitual com alternativas e TCO.
• Definir critérios de commissioning antes da contratação.
• Planejar handover e operação desde o início.

EnQ Digital: infraestrutura inteligente para empresas que não podem parar — estratégia, engenharia, implantação, operação e evolução orientadas a risco e desempenho.
